避難経路図 Evacuation Map
わかりやすい避難経路図作成のポイント!
設置位置について、費用について!


避難経路図作成のポイント[避難経路図デザイン事例・凡例表示例・実績一覧]改訂版を掲載しました。詳細 ▶PDF
避難経路図のお問合せは、お問合せフォーム、または、電話番号:048-883-5505(月曜〜金曜日9:00〜18:00)へどうぞ!情報更新: 2017年9月25日 Mon

よくある質問[FAQ]より、避難経路図のお問い合わせをいただきありがとうございました。 わかりやすい避難経路図は図を設置する現在地から見た左右、前後を表示することです。 貼る位置は、設置するフロアのなかで最も人が通過するところです。 同じフロアで数カ所になる場合は、複数箇所に設置します。 費用について、弊社では、建築図面、フロア図等と消火器等の設置箇所図を支給していただき、 平面図作成の難易度を確認させていただきお見積りいたします。 基本平面図(東西南北、凡例(消火器、消火栓、非常灯等)、設置位置図)作成いたします。 作成料:16,000円/点〜(税別)(フロア毎に作成し、1Fについては、敷地図を描く場合もあります) 次に、実施応用図(避難経路、現在地等、設置位置正面を上にするため図面を回転します)全フロア、全設置箇所分の作成。 作成料:6,000円/点〜(税別) 以上が、データ納品の場合です。 お客様により、データ納品で完了の場合もあります。 パネル等に印刷する場合は、仕様によりお見積りいたします。

火=火を消す、消火。通報連絡。避難誘導。があります。新築の建物施設には、安全に退避できる道が設計段階から設定されており、避難経路には緑色の誘導灯と非常灯が設置されています。また、廊下・部屋等の見やすい場所には避難経路図が貼り付けてあります。これは、建築基準法や消防法、市町村の火災予防条例で案内・設置を指導されているためです。 しかし、多くの建物では、建物・病棟の改修工事や病室の改装工事にともなう、フロア図の変更、サインの見直しが、等閑にされているのが現状です。 改装時などは、新築時の消防計画書にある避難経路図をもとに、消防署に相談に出向き、指導をうけられます。

タイムスタジオでは、現状のフロア図をもとに、各病室の出口ドア横に掲示する位置を表示し、避難経路図を描きおこします。通常の地図では上を北方向にしますが、建物・院内では現在位置を表示し、出口方向を上にします。したがってフロア図は回転させて各室のドア位置に合わせて作成します。(その理由)凡例の、避難経路・避難口・非常口・屋内消火栓・消火器・火災報知器・消防隊進入口・AED(自動体外式除細動器)等は、他の設備と同様にピクトグラムで表示します。

最近のお見積りから制作の流れ例)
避難経路図データ作成 成果物:PDFファイル(画像ファイルも可) 制作の流れ: 平面図支給→お見積り書提出→ご検討→ 注文書・消防設備位置の指示送付→制作開始→ 校正提出(PDF)約一週間→検討・修正指示→修正・仕上げ提出→ 検収→完了 (その後、室名、レイアウト等の変更の場合は、制作データの改訂等  対応いたします) ※パネル作成・取付加工等は別途お見積りいたします。最新情報更新: 2017年9月25日

お問合せをいただく避難経路図設置場所:病院・工場・公共施設・大学等教育施設・空港・図書館・ホテル・オフィスビル・商業施設・クリニックなど、社内・院内のプリンター出力、タブレット端末表示用に、データ納品にも対応いたします。
サイン・看板デザイン避難経路図作成のポイント調剤薬局のサイン看板サインリフォーム・院内掲示物のリニューアル院内掲示物・病院理念・施設概要・認定施設

主な実績一覧 ピクトグラムデザイン実績事例はこちらです。 デザイン料の見積りは無料でいたします。お気軽にお問い合わせください  厚生労働省 医療広告ガイドライン Sign Reform の事例を掲載しました。詳細はこちら。薬局のサイン計画事例を掲載しました。詳細はこちら

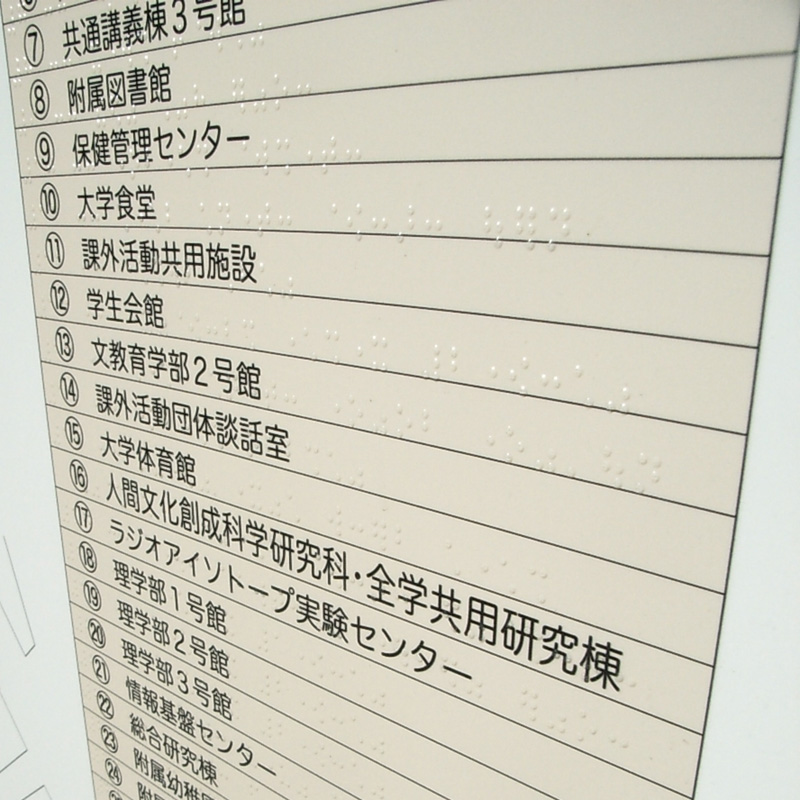

点字印刷
panel_up

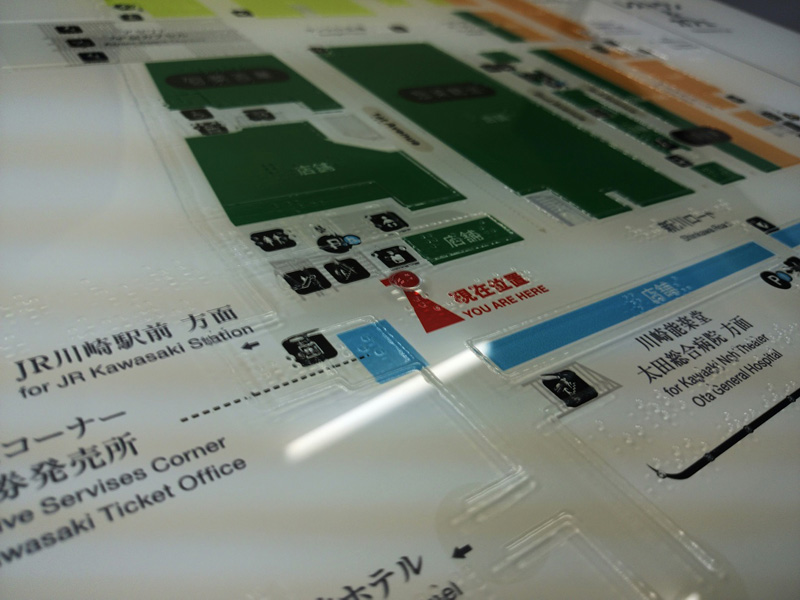

点字印刷
点字印刷
クリニック避難経路図事例

↑パネルイメージ[透明アクリルt5mm+透明塩ビシート出力+白シート貼り・角丸・飾りビス付(壁から数ミリ浮かしています)]

クリニック避難経路図デザイン作成事例[ヘアラインシートにUVプリント(4色+白)W600×H400・アルミ複合板に巻込]

人工透析クリニック1F クリニック避難経路図デザイン作成事例[ヘアラインシートにUVプリント(4色+白)W600×H400・アルミ複合板に巻込]
避難経路図 食品工場避難経路図デザイン作成事例[平面図タイプ]
避難経路図 食品工場避難経路図デザイン作成事例[パースタイプ]
工場避難経路図 食品工場避難経路図デザイン作成事例[フロア案内兼用タイプ]
避難経路図作成のポイント サイン・避難経路図作成のポイント[避難経路図デザイン事例・凡例表示例・実績一覧]改訂版
サイン・避難経路図 サイン・避難経路図作成のポイントのポイント[避難経路図デザイン事例・実績一覧]
避難経路図作成のポイント

避難経路図作成のポイント

■避難経路図作成から掲示までの流れ

設計図面の敷地配置図(*1)または、各階フロア図をお送りください→フロア図をトレースし、線幅・カラーリング編集、テキスト入力、凡例書き込み、避難経路図はIllustratorで作成→校正→修正→校了→PDFファイルで納品(*2)→院内プリンターで印刷・ラミネート加工→掲示  *1 図面をスキャンし送っていただくか、図面を送っていただければタイムスタジオでスキャンします。    設計事務所・会社で多く使用されているVectorworksのCADデータはIllustratorで読込可能です。  *2 納品は、Eメール添付または、ファイル転送、CD-ROM他、ご希望の形式をお伝えください。

印刷用拡大版PDFは左画像をクリックしてください。

フロア図 ■病院内北側エレベータ横に掲示したフロア案内図サンプル[PDF]
避難経路図 ■病院内北側エレベータ横に掲示した避難経路図サンプル[PDF]

■避難経路図をタイムスタジオにアウトソーシング作成するメリット

  1. Officeソフトでなく、グラフィックソフトのIllustratorで作成なので、見栄えがきれいで、わかりやすいデザインに仕上がる。
  2. 基本になるフロア図のデータを保管・管理されるので、数年後改修工事があっても書き換えがスピーディーにできる。
  3. 病院側担当者の退職や交代等があった場合でも、改修作成がスムーズにできる。
避難経路図

■改修後の避難経路図作成から掲示までの流れ
●=お客様  ●=タイムスタジオ

改修工事の設計図面(PDF)と、パネルのサイズ、パネル全体の写真をEメールに添付し、送る→見積り書を送付→検討・発注→フロア図をトレースし、線幅・カラーリング編集、テキスト入力、凡例書き込み、避難経路図はIllustratorで作成(PDF)送信→校正・確認→修正→校了→インクジェットプリンター出力+マットラミネート仕上げ→納品・取付


■避難経路図(フロアサイン)は正しいですか?--------なぜ各部屋のドア正面を上に位置しなければならないのか。
 現在位置をサインの正面にすると直感的に理解できる例。

 はじめて入ったビルの中で、エレベータを降り、フロアサインの前に立ちトイレをさがすと・・・。(下の写真はさいたま市浦和区にある某ビルの2階のフロアサインです---ガラスにシルクスクリーン印刷の高級な仕上げですが。)
現在のフロア図 フロア図を回転させてみた
現在位置の後ろ方向にトイレのピクトがある。 フロアサインを正面にすると左手に進んで右に曲り左側とわかる。
